控制器以M-Bus標準信號的方式接收探測器的氣體濃度信號；控制器接收到信號后，經過處理、邏輯分析、運算，以液晶數字顯示、聲光報警的方式反應出來，聯動接出繼電器，從而啟動所連接的風機、磁閥或其它消防設備。

五、安裝和接線

1、控制器的安裝

a、安裝位置

非防爆安全場所，其安裝位置應選擇在值班室或經常有人員出入的地方。安裝高度選擇方便操作即可，一般距地面1.4米處。

b、安裝方法

用兩個M5的自攻螺絲把掛架緊固在墻壁上，把控制器掛在掛架上。安裝要牢固，不傾斜，安裝尺寸如圖所示。（單位：mm）

                                         控制器的外形結構圖

2、接線示意圖

3、接線標識

標  識 說  明

RS485接口 RS485總線輸出接口，上傳系統A+、B-。

T+探測器T- 探測器接口（T+、T-），連接時無極性區分。

聯動1 NO1(常開),COM1(公共),NC1(常閉)信號無源輸出。開關量輸出

容量3A/250VAC或3A/30 VDC

聯動2 NO2(常開),COM2(公共), NC2(常閉)信號無源輸出。脈沖（瞬間）：拔掉MC(COM2繼電器旁邊)短路子，動作時間為2S。容量3A/250VAC或3A/30 VDC

+備電- 備用電源接口（+ 接電池正極、- 接電池負極），

備電開關 備電電源開關

主電開關 主電電源開關

AC220V市電 主電源輸入，L、N分別接AC220V的火線和零線。

注意：接好線后，仔細檢查各種接線，確保接線正確后，再開啟電源。禁止帶電接線！

六、操作使用說明

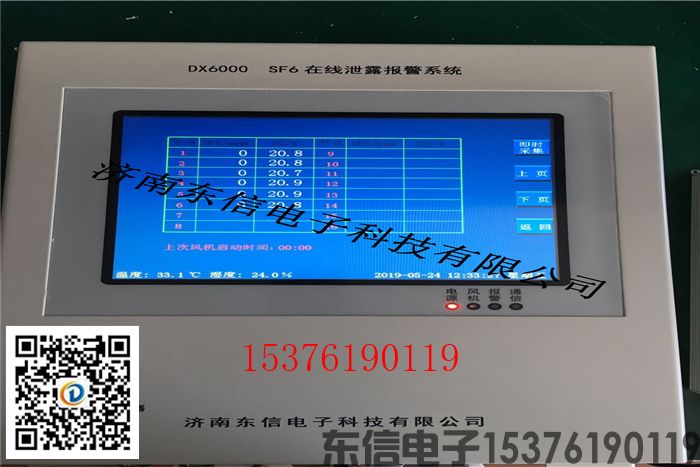

控制器通電，打開主、備電開關（有備電電源時），預熱（3-5）分鐘后，系統進入正常監控狀態畫面（圖6-1）。

圖6-1

6.1、液晶顯示內容介紹：

標識 說  明

1、公司商標 公司LOGO標志

2、首警地址 第一個發生報警的地址

3、報警總數 發生濃度報警的探測器總數，“復位”后可清除。

4、主機地址 上傳圖型裝置或DCS系統的主機地址號

5、報警狀態 當探測器發生濃度報警時的狀態，“低報”、“高報”

6、單位 可燃顯示%LEL、毒性顯示ppm、氧氣等顯示%VOL

7、濃度值 當前探測器的實時濃度值或狀態

正常通訊：顯示≥000的數值

通訊故障：E0/  E1 / E2

          E0 當前探測器未連接好

          E1 當前地址探測器傳感器故障

          E2 當前地址探測器通訊故障

8、數值 特殊裝下會顯示

9、故障總數 發生故障報警的探測器總數，“復位”后可清除。

10、故障地址 發生故障時，故障地址循環滾動顯示，“復位”后可清除。

11、報警地址 發生濃度報警的地址。多路濃度報警時，報警地址循環滾動顯示,“復位”后可清除。

12、巡檢地址 巡視當前探測器地址

提示：預熱完畢，如初次調試，應手動搜索（自搜）一遍節點。
